新型正反轉轉速感知器

一種新型正反轉轉速感測器

新型正反轉轉速感知器，有效監測商品混凝土運輸車桶體的卸料狀態。

1.GPS監控正反向感測器應用。

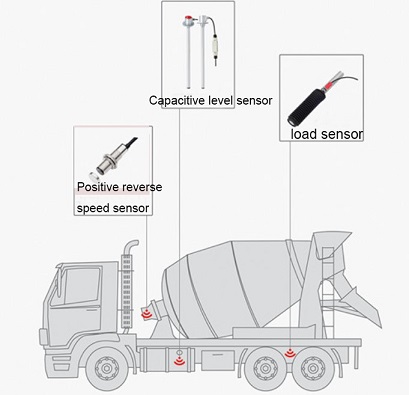

用於監控混凝土攪拌運輸車（商品混凝土運輸車、水泥罐車）的攪拌、卸料、停止狀態；監控環衛車掃刷的啟動、工作、停止狀態；並主動上傳至監控中心，實現對車輛遠端攪拌、卸料、輪換停車狀態的即時監控。

2.感測器結構及原理

1.)傳統正負感測器：根據磁鐵同極相斥，異極相吸的原理運作。當磁鐵與感測器極性相反時，感測器因磁力吸引而透過內部相關開關的動作產生低電平。在汽車油箱的轉盤上，依照1：2：3的位置比例安裝了三塊強力磁鐵，終端透過偵測產生的低電位之間的時間長度來判斷正轉和反轉。

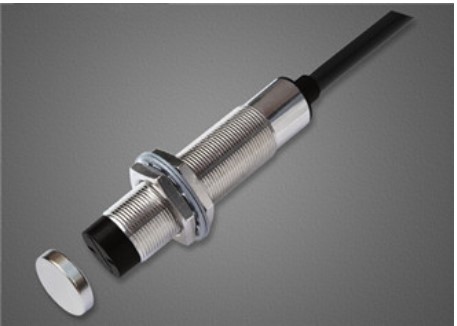

2.）深圳信威科技自主研發的Soway新型GPS正倒車感測器：採用霍爾原理監控。僅在軸和輪上固定兩個磁極相互間隔的磁鐵，感測器探頭監測磁鐵轉速弧的表面。感測器可輸出正、負訊號及轉速訊號。與傳統的正、負轉速感知器相比，具有安裝方便、無誤報、壽命長等優點。

3.正、負感知器安裝步驟

1.）接線安裝：正負感知器也各有四條線，分別是紅、黑、藍、白。

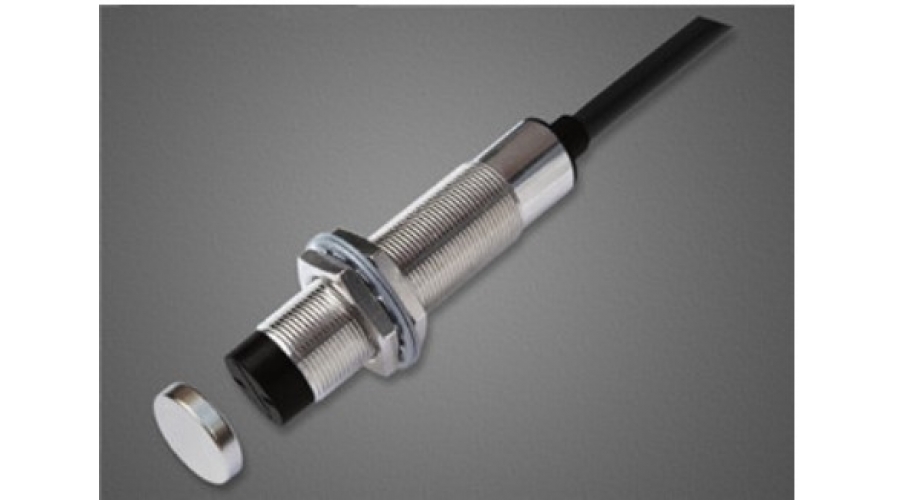

2.)強力磁鐵安裝：兩塊磁鐵對稱排列，一塊磁鐵的N級朝向感測器，另一塊磁鐵的S級朝向感測器。

3.)探頭位置：感測器探頭的監測面向磁鐵的圓弧。

4.感測器固定要求

1.)感測器的探頭應正對磁鐵的中心；

2.)感測器探頭表面與磁鐵表面距離約1cm；
