位移感測器
位移感測器

差分變壓器位移感測器(LVDT)可廣泛應用於航空航太、機械、建築、紡織、鐵路、煤炭、冶金、塑膠、化學、科研機構等國民經濟各產業,測量線位移、伸長、振動、物體厚度、膨脹等。產品具有無滑動接觸、使用壽命長、安全可靠的特性。

LVDT性能優良,採用方便的9-28V DC單電源供電。電子電路密封在不銹鋼金屬管內,可在潮濕、灰塵等惡劣環境下工作。輸出標準0-5V電壓訊號、4-20mA電流訊號、RS485數位訊號輸出等。

LVDT位移感測器有分離式、回彈式、氣動式三種基本類型,並可依客戶要求客製化。分離式LVDT測量範圍0-500mm,防水、防塵,動態特性良好;回彈LVDT測量行程範圍為0~100mm,接觸探頭採用耐磨鍍鉻硬工具鋼製成。氣動LVDT測量行程範圍為0~15mm,工作壓力為0.15~0.7MPa。


解析度高達0.1μm,重複性為1μm

無接觸點摩擦,使用壽命長

可客製化非標產品

應用
  • Transportation
    Transportation
  • Precise measurement
    Precise measurement
  • Mechanical equipment
    Mechanical equipment
  • Industrial manufacturing
    Industrial manufacturing
基本參數

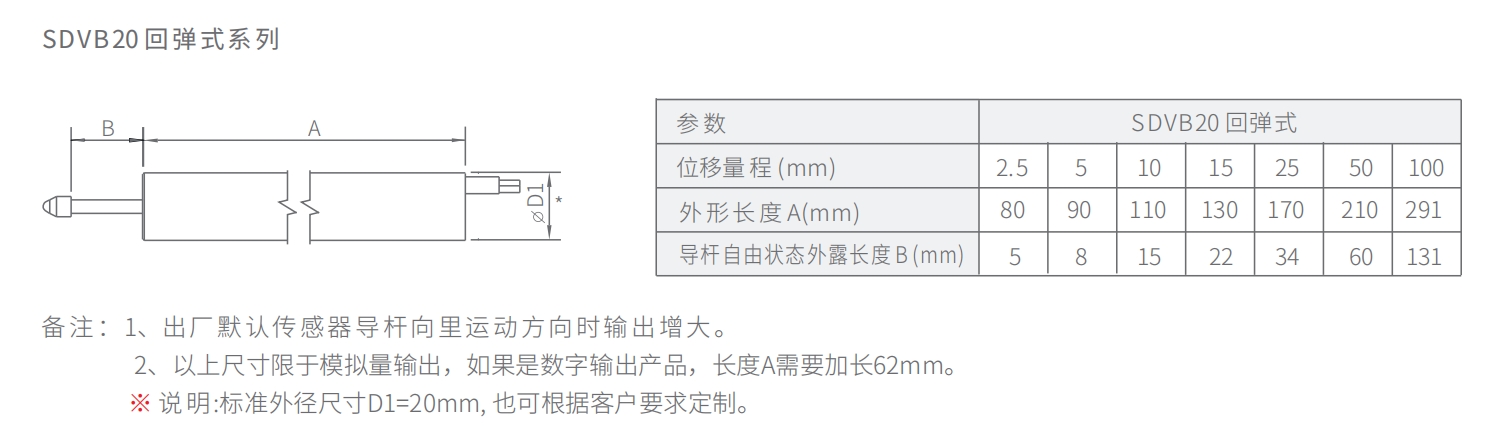

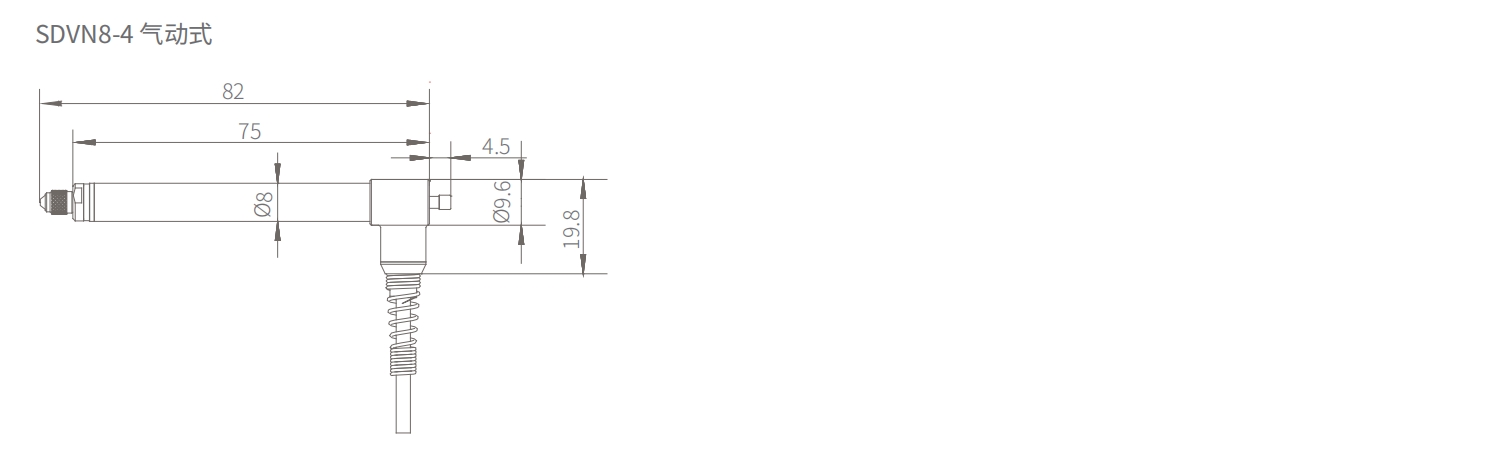

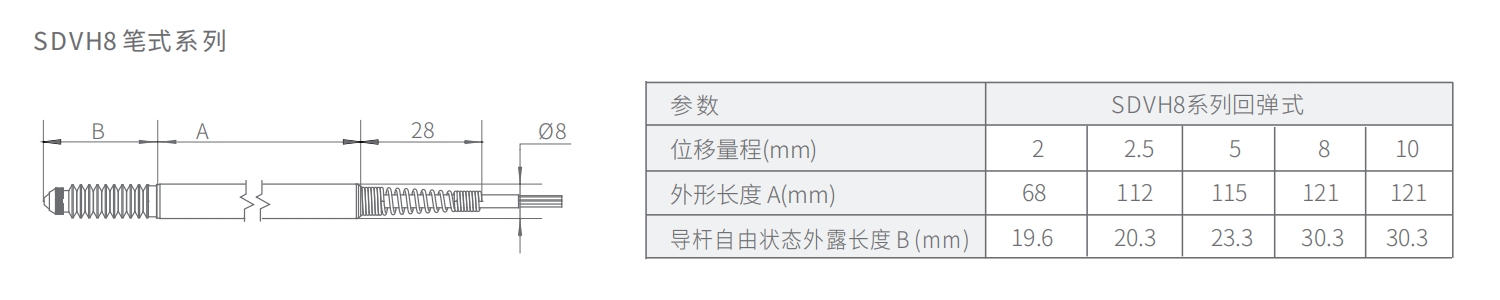

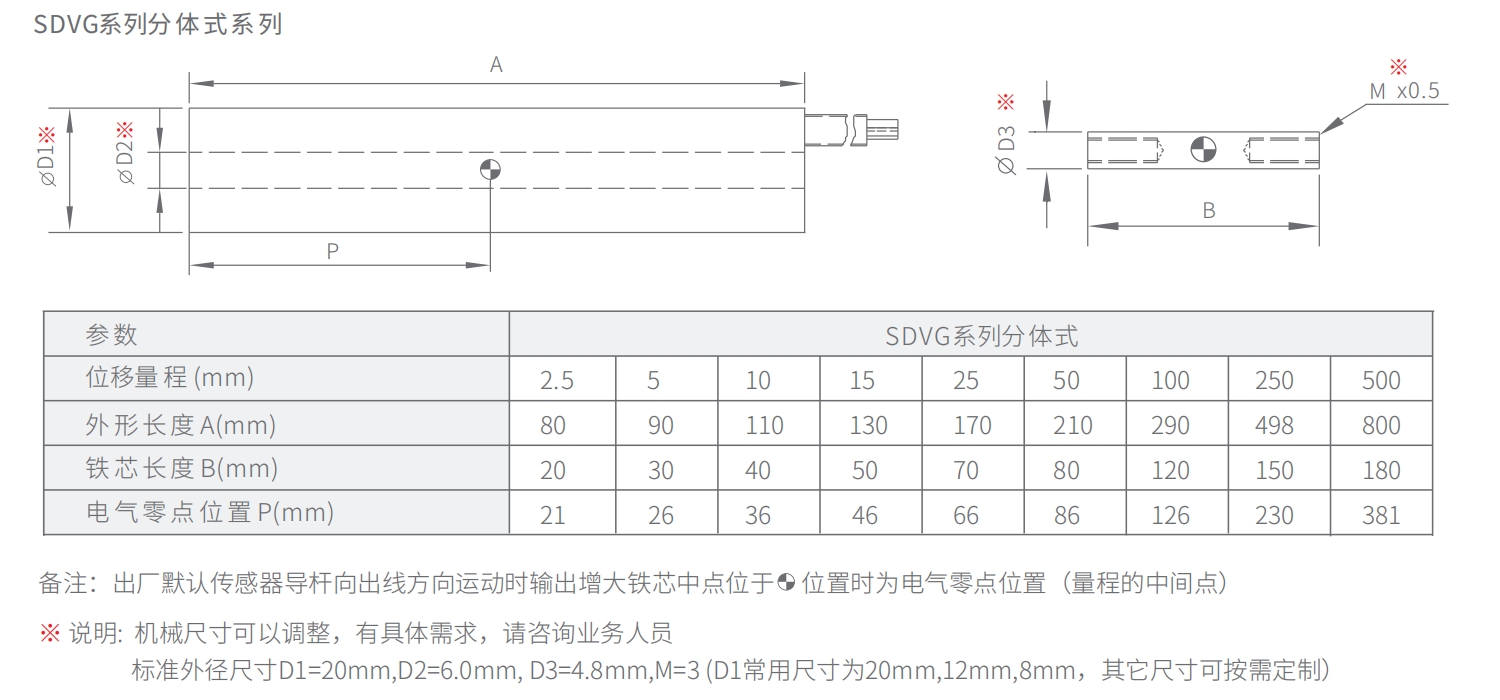

SDVG20系列分離式SDVB20系列反彈型SDVN8-4 氣動SDVH8筆系列
電源9~28V直流激勵電壓3V rms
工作電流電壓輸出型電源電流≤12mA激勵頻率5KHz
兩線4~20mA電流輸出型LVDT,電源電流4~20mA
排氣量範圍2.5、5、10、15、25、50、100、250、500毫米2.5、5、10、15、25、50、100毫米4毫米2,5,8,10毫米

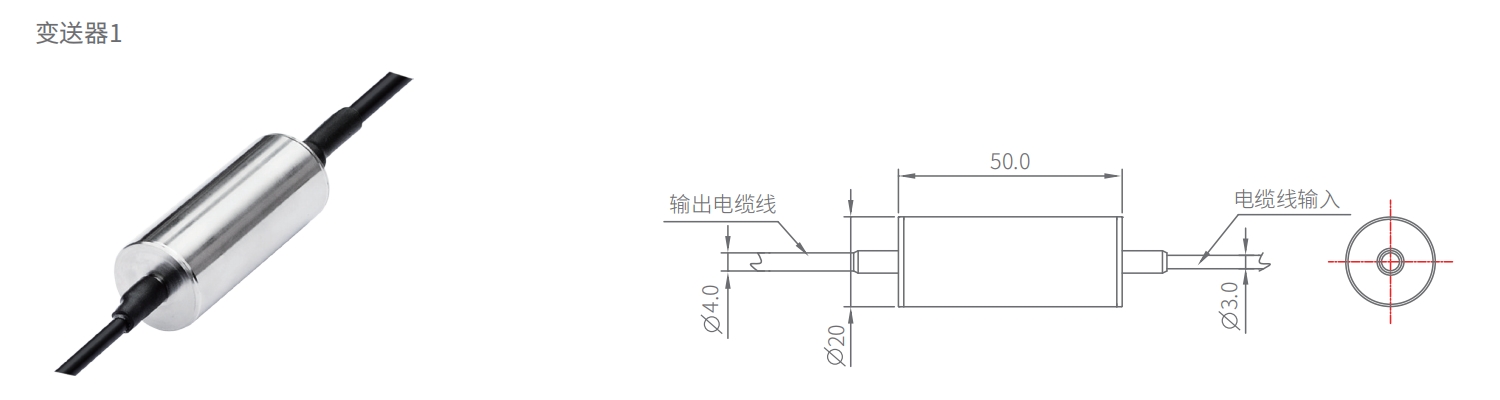

輸出訊號0~5V(9~28V DC供電電壓)通訊訊號(與變送器的輸出訊號同左)
0~10V(15~28V直流供電電壓)
4~20mA(二線制,15~28V DC供電電壓)
數位輸出(9~28V直流供電電壓)
線性誤差類比輸出:±0.25%FS,±0.5%FS等選用配置 數位輸出:0.25%FS、0.1%FS等可選
重複錯誤≤0.01%滿量程5μm,10μm1微米1μm,5μm
解決≤0.1μm(最大),數位輸出為16位
操作溫度-25℃~+85℃
溫度係數零點≤0.025%FS/℃
靈敏度≤0.025%FS/℃
工作壓力/0.03~0.06MPa/
推力/0.25N(±0.05)/
防護等級IP64

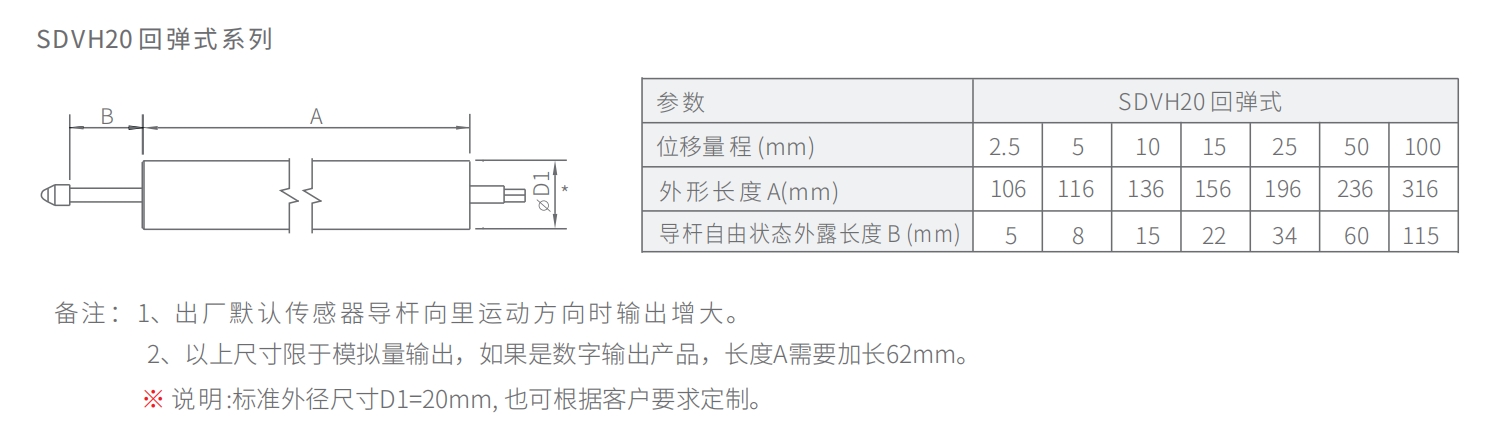

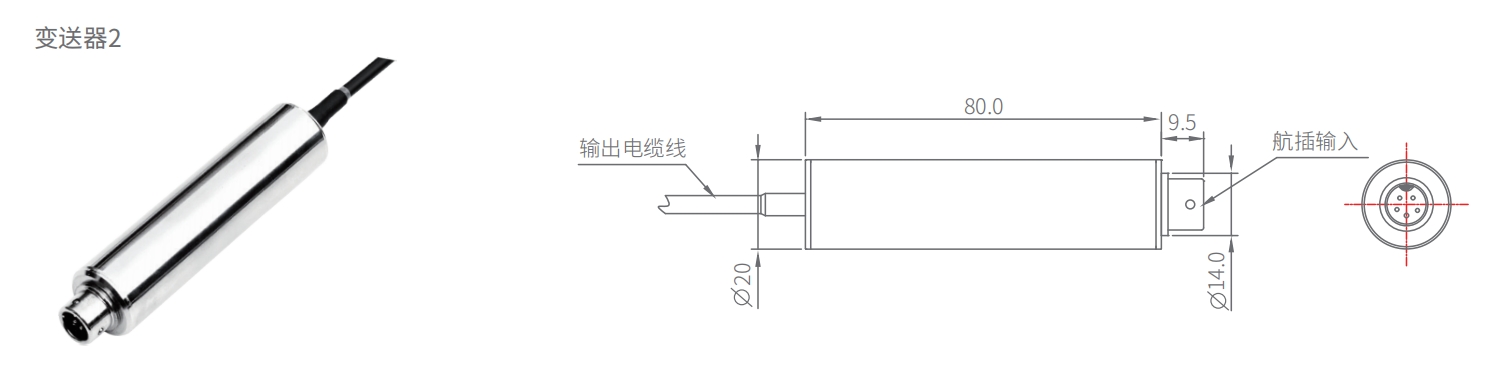

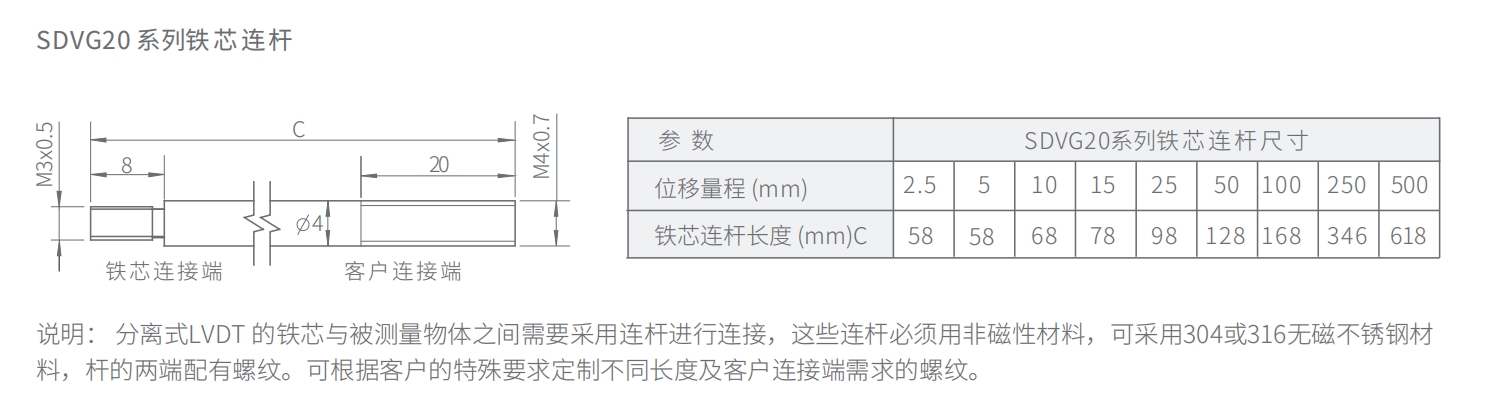

基本參數


方面
