流量感測器

SWU系列是高精度工業級時差超音波流量計。採用最新工業級FPGA晶片，擁有70萬個閘陣列，大幅提高訊號取樣頻率和氣泡容忍度。自主研發的TGA技術使其能夠處理更複雜的邏輯和運算，以實現更準確、更快速的測量。使流量計能夠承受不連續的氣泡或雜質5秒鐘。

同時具有超音波流量計安裝簡單、使用方便的特點，不破管、不停水、不停工即可安裝。

安裝簡單方便，靈活性高，一對感測器可用於所有管徑。

高精度（±0.5%）、高反應速度（採樣速度可達300次/秒）、低流速測量（最大流速可達0.03公尺/秒）。

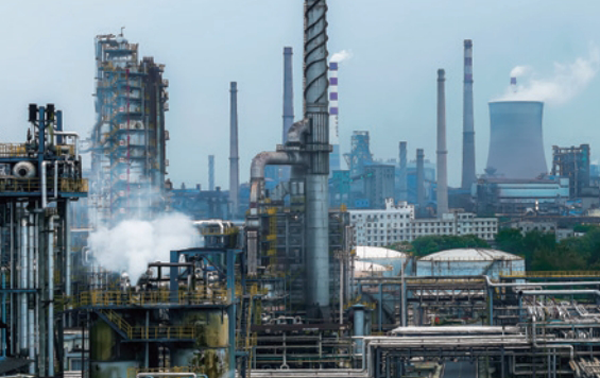

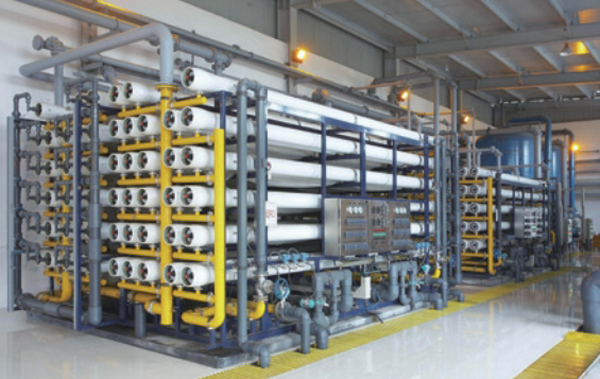

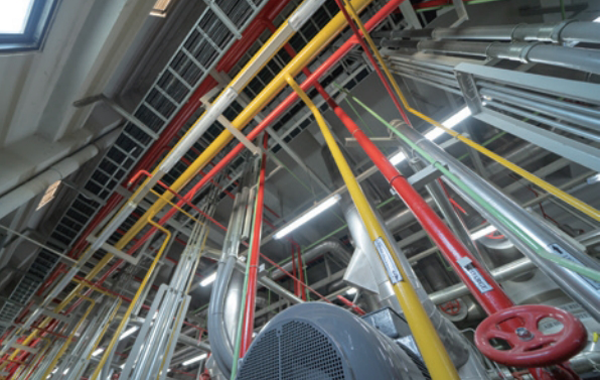

可採用單一介質進行測量，廣泛應用於水處理、純水、超純水、石油化學、節能空調等領域。

標準插入式感測器最高溫度限制為130℃，高溫感測器最高溫度限制為180℃。

可與RTD型號、溫度感測器搭配使用，成為測量暖氣管道、空調冷氣管道熱、冷量消耗的能量計。

應用

基本參數

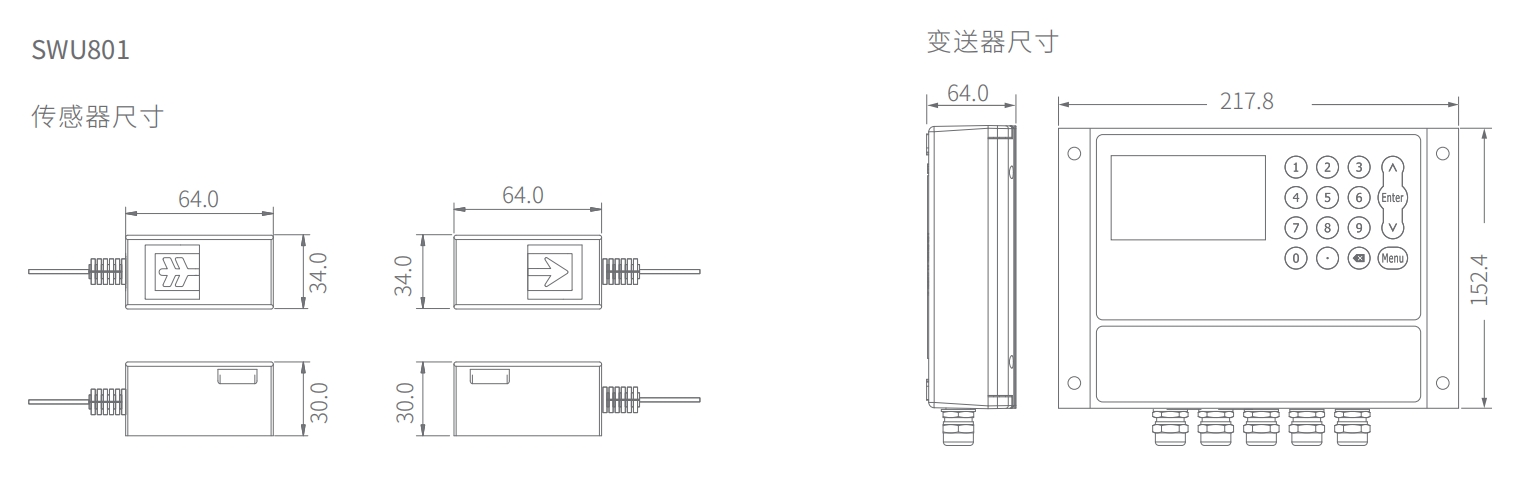

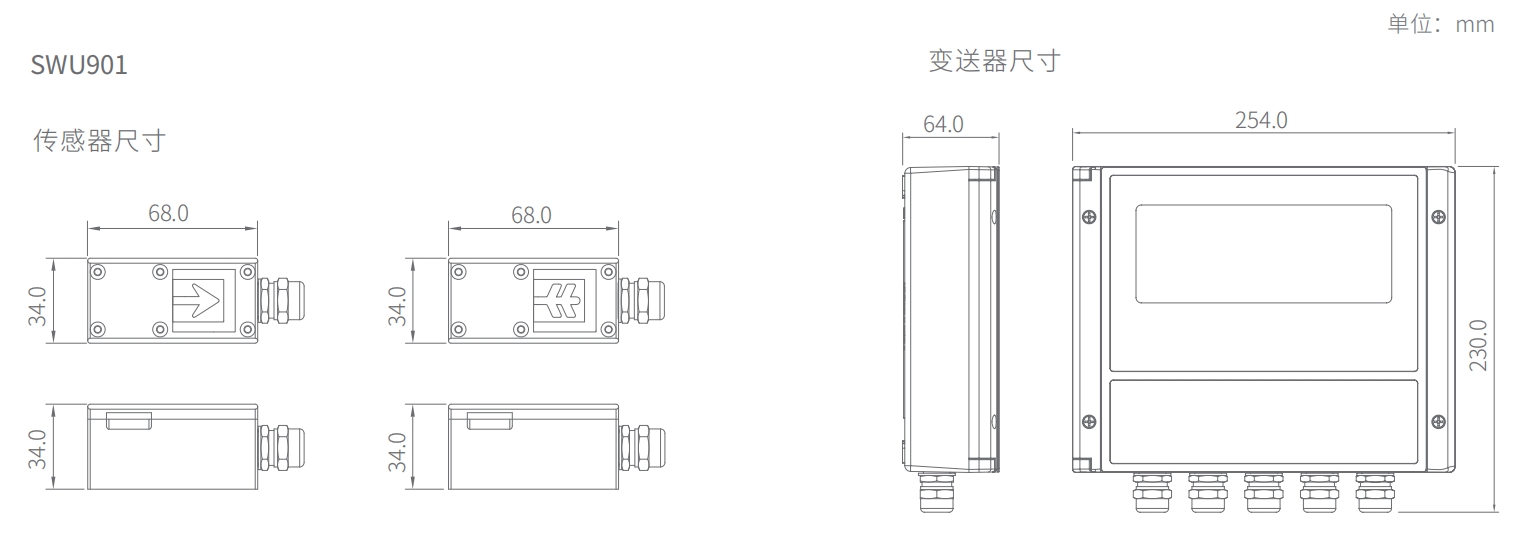

模型	SWU901	SWU801
測量介質	單一介質聲學液體
測量範圍	±0.01公尺/秒～±12公尺/秒	±0.03公尺/秒～±5公尺/秒
準確性	0.5%	1%
重複性	0.1%	0.2%
測量管道直徑	15mm~5000mm（25mm以下產品需客製化，請與我們聯絡）	15mm~1200mm（25mm以下產品需客製化，請與我們聯絡）
輸出	類比輸出：4~20mA，最大負載750Ω 脈衝輸出：0~9999Hz，OCT，（最小和最大）頻率可調）繼電器輸出：SPST，最大1Hz（0.4A@125VAC 2A@30VDC）	類比輸出：4～20mA，最大負載750Ω 脈衝輸出：0～10KHz
溝通	RS232 與 RS485 Modbus
貯存	TF卡（可擴充至32GB，附註：每60秒發送一次資料可保存12年）
電源	90~245VAC，48~63Hz，10~36VDC	10~36VDC/1A
展示	240*128液晶屏	240*128液晶屏
操作溫度	傳送器：-20℃~60℃ 感測器：-40℃~80℃，標準型 -40℃~180℃，高溫型	傳送器：-20℃~60℃ 感測器：-40℃~75℃，標準型
測量環境	相對濕度0-99%，無凝結	相對濕度0-99%，無凝結
防護等級	變送器IP65，感知器IP68	發射器 PC/ABS IP65，感測器 IP68
電纜	雙絞屏蔽電纜，標準長度9米，可延長至274米。	雙絞屏蔽電纜，標準長度9米，可延長至274米。

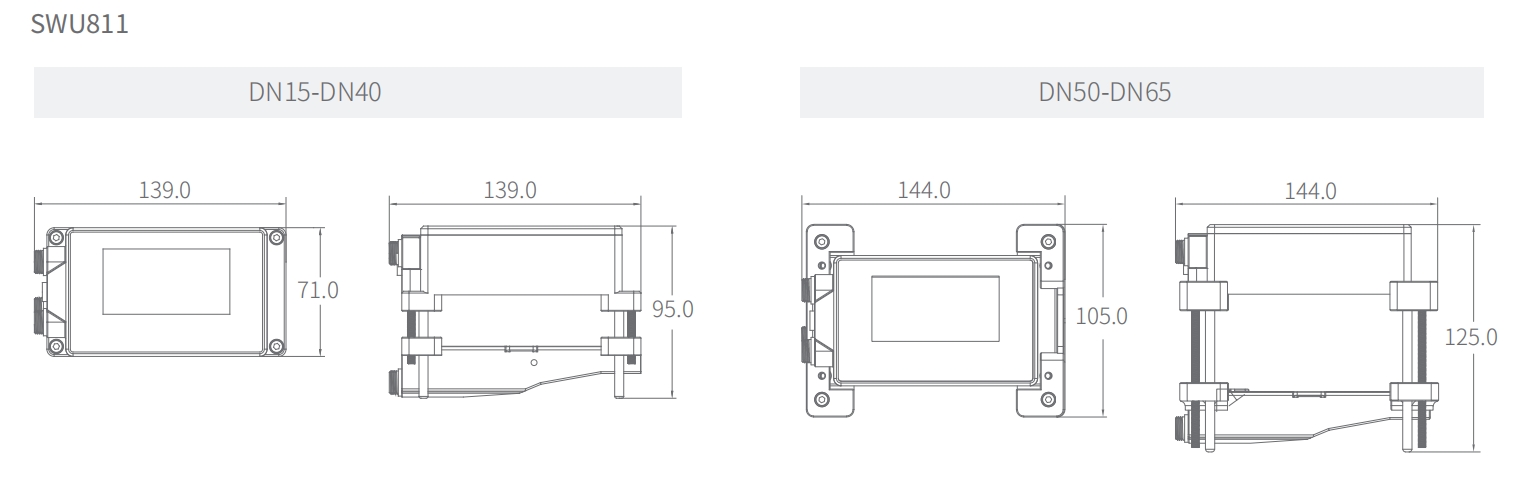

模型	SWU811
管徑範圍	DN15~DN65
支援的管道材料	金屬/PVC、PP或PVDF硬質塑膠管
支持的液體培養基	水/其他（不含固體顆粒和雜質的單一物質）
支援介質溫度	0-115℃（表面不結冰）
預設低流速截止值	0.1米/秒
顯示模式	256*128背光液晶屏
回應時間	0.5~60秒
精度等級	±2%，校準後可達±1%
資料儲存週期	300毫秒
記憶體備份	EEPROM（資料保存長度：10年以上，資料讀寫頻率：100萬次以上）
電源和 I/O 連接器	M12航空插頭
輸出	4-20毫安
溝通	ModbusRS485
（可選輸出）	OCT（脈衝輸出）/一路繼電器警報（詳情請聯絡廠商）
電源	10-24V直流
電力	小於3W
保護電路	電源反接保護、電源突波保護、每路輸出短路保護、每路輸出突波保護
外殼防護等級	IP65
環境溫度	-10 至 60 °C（無凍結）
相對濕度	35 至 85% RH（無凝結）
抗震性	10 至 55Hz，雙振幅 1.5mm，XYZ 軸各 2 小時
抗衝擊性	100m/s 216ms脈衝，X、Y、Z軸各1000次
整機材質	鋁合金、工業塑料
電纜長度	標配2米，（PT1000標配9米）

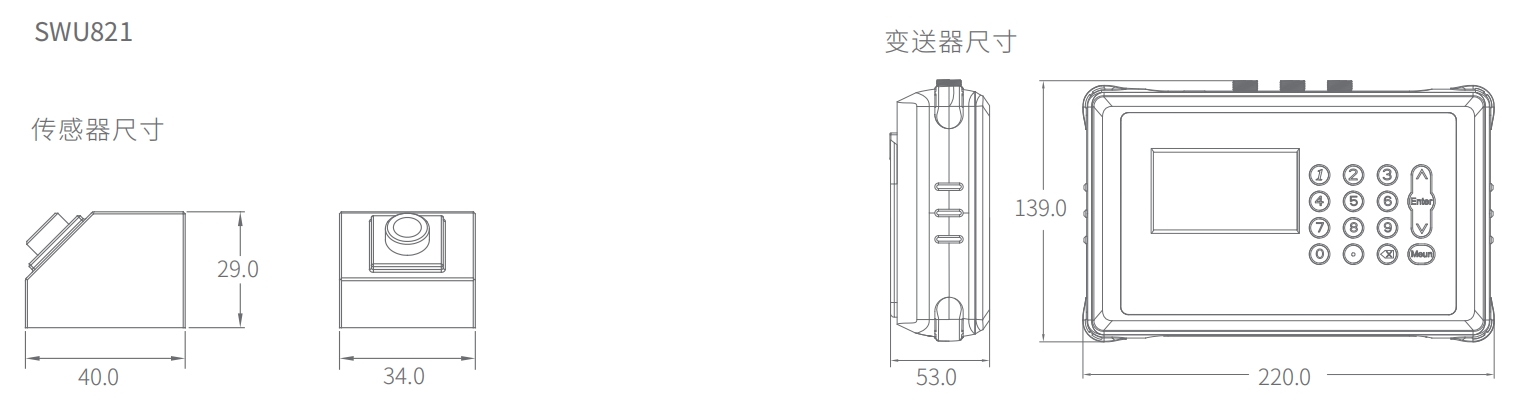

模型	SWU821
測量範圍	±0.03英尺/秒~±40英尺/秒（±0.01公尺/秒~±12公尺/秒）
準確性	±1%
管徑範圍	1/2吋~48吋（15毫米~1200毫米）
測量介質	單一聲傳導液體介質
可測量管道	碳鋼、不銹鋼、PVC管或其他緻密導聲管材
輸出	類比輸出：4-20mA，最大負載750Ω Modbus：RS485
SD卡儲存	32G
儲存時間間隔設定	1~99999秒
鍵盤	數位電影按鈕
展示	240*128液晶顯示器（附背光）
電源	可充電鋰電池，容量為3000mAh。正常使用情況下，充飽電可使用16小時。
操作溫度	傳送器：-20℃~60℃ 感測器：-40℃~80℃（標準型）-40℃~130℃（選購）
測量環境相對濕度	相對濕度0-99%，無凝結
防護等級	變送器IP54，感知器IP68
電纜	雙絞屏蔽電纜，標準長度5米
