位移如何造成 LVDT 中感應電壓的變化以進行位置偵測

差分變壓器位移感測器 (LVDT)是用於測量各種工業應用中線性位移的精密設備。這些感測器由深圳市信為科技發展有限公司製造，廣泛應用於航空航太、機械、建築和化工等產業。差分變壓器位移感測器 (LVDT) 的核心功能在於其能夠透過電磁感應原理將機械位移轉換為電訊號。本文重點介紹位移如何在差分變壓器位移感測器 (LVDT) 中引起感應電壓變化，從而實現精確的位置檢測。

差動變壓器位移感測器（LVDT）中的電磁感應原理

差分變壓器位移感測器 (LVDT) 基於電磁感應原理運作。它們由繞製在空心圓柱體上的一個初級線圈和兩個次級線圈組成。一個可移動的鐵磁芯（通常稱為電樞）插入空心圓柱體中。初級線圈由交流 (AC) 電源激勵，從而在次級線圈中感應出電壓。

位移如何影響差分變壓器位移感測器 (LVDT) 中的感應電壓

差動變壓器式位移感測器 (LVDT) 功能的關鍵在於活動鐵芯的位置如何影響次級線圈中的感應電壓。當鐵芯恰好位於差動變壓器式位移感測器 (LVDT) 的中心位置時，初級線圈和次級線圈之間的磁通交鏈對稱。這會導致兩個次級線圈中感應出大小相等、方向相反的電壓。差分輸出電壓（即兩個次級線圈電壓之差）在此中心位置為零。

然而，當磁芯偏離中心時，磁通鏈的對稱性就會被破壞。這會導致次級線圈中的感應電壓改變。靠近磁芯的次級線圈中感應出的電壓會增加，而另一個次級線圈中的電壓則會降低。差分輸出電壓（即這兩個電壓之差）會與磁芯的位移成比例變化。

透過差分變壓器位移感測器 (LVDT) 中的電壓測量進行位置偵測

差分輸出電壓與磁芯的位移成正比。透過測量該電壓，可以確定磁芯相對於中心的精確位置。位移與感應電壓之間呈線性關係，這使得差分變壓器位移感測器 (LVDT) 能夠實現高精度的位置偵測。

例如，如果差分輸出電壓為正，則表示磁芯向一側移動；如果輸出電壓為負，則表示磁芯向另一側移動。電壓的大小表示位移的程度。這種線性關係使得差分變壓器位移感測器 (LVDT) 能夠精確測量線性位移、伸長、振動和其他位置相關參數。

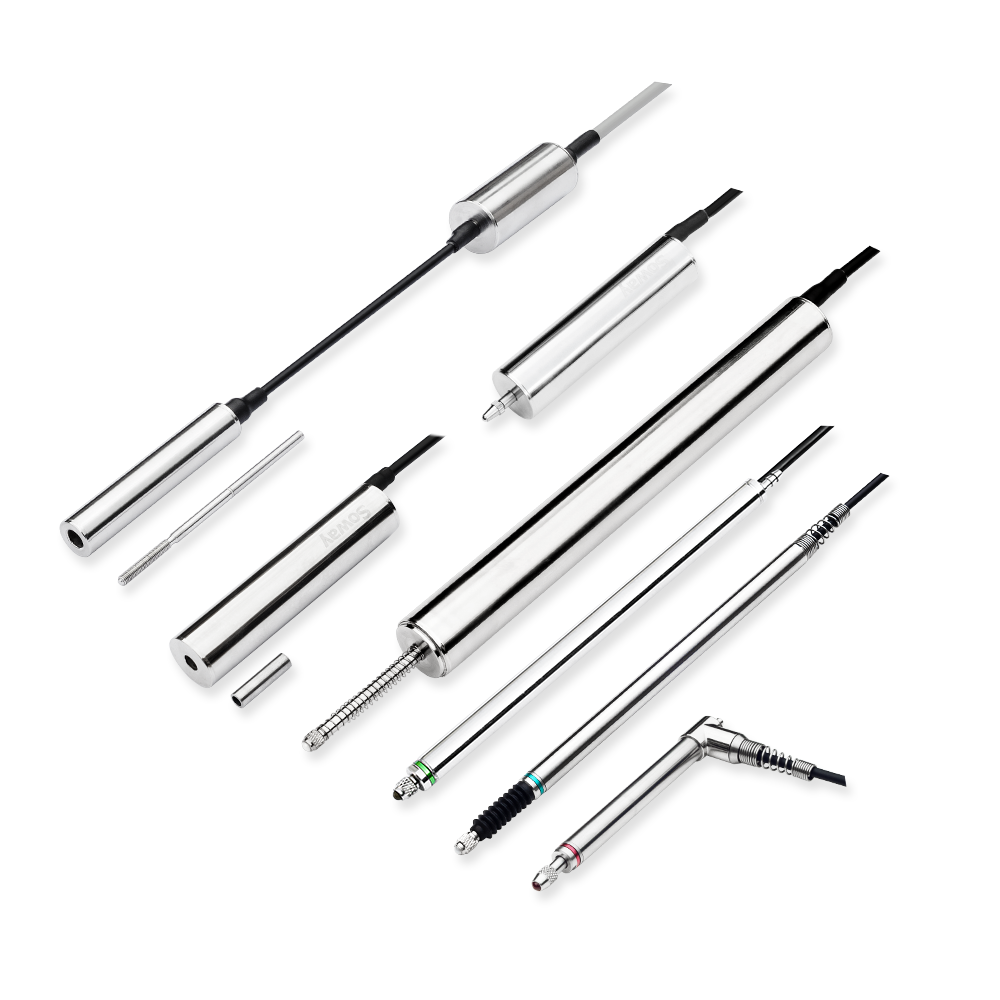

深圳市信為科技發展有限公司提供一系列差分變壓器位移感測器 (LVDT)，包括 SDVG20 系列分離式、SDVB20 系列回彈式、SDVN8-4 氣動式和 SDVH8 筆式系列。這些型號旨在滿足各種工業需求，提供高精度和可靠的位置檢測。
