位移數據採集系統應用

1.系統說明：

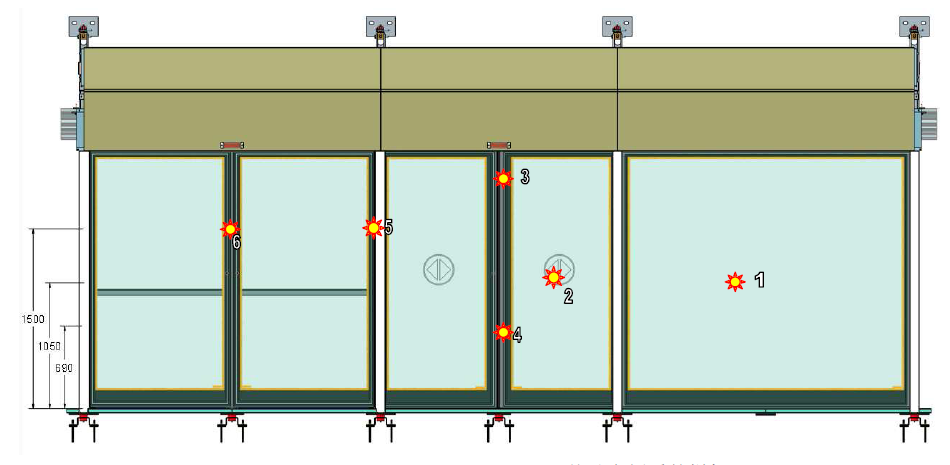

屏蔽門變形測量是指測試樣品的一扇滑動門、一扇固定門、兩扇安全門及其蓋板在模擬風壓及擁擠荷載情況下的變形情況。請參考下圖：

2. 測試設備

1）LVDT：10-18個，行程範圍：0-25mm。

2）LVDT支架：10-18個。

3）數據線：10-18條，每條10公尺。用於連接LVDT位移感測器與訊號擷取主機。

4）訊號擷取主機：1台，用於同時監測18路感測器位移訊號。

5）數據線：2條，用於訊號擷取主機與筆記型電腦之間傳輸數據，每條長2米

LVDT感測器（附支架）---訊號擷取主機---筆記型電腦

3. 測試硬體和軟體

1）主機18個通道獨立，每個通道都有訊號指示燈。在測試工作狀態下，對應通道指示燈顯示綠色，表示該通道運作正常；例如紅色，表示該通道異常，沒有擷取資料。

2）客戶可以透過硬體開關重置相關通道。

3）軟體同時監測18個通道的數據，並即時顯示對應的波形和真實值。介面採用按鈕觸發方式，按鈕觸發後開始工作，再次觸發按鈕時停止工作，並可匯出、回放對應資料。

4）工作頻率0.1s~0.5s可調。

5）可設定警報值。

6）每個通道可以透過軟體技術重設為0

7）實時值可顯示至0.001。

評論：

使用這些LVDT感測器時，請遠離強電流設備，大電流幹擾的設備。開啟電源，讓裝置預熱5分鐘，然後執行軟體進行資料收集
